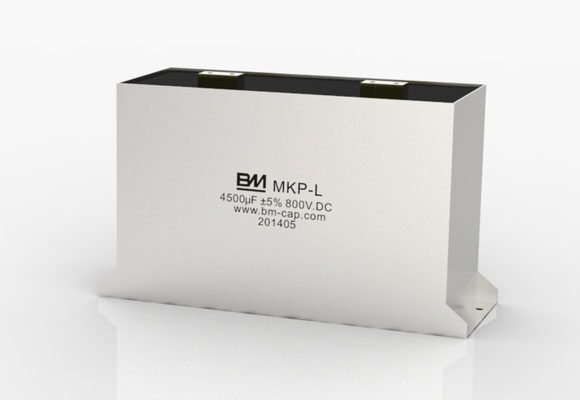

MKP-L DC-Link方形金屬殼干式系列
- 產品簡介：
- 問：BM電容器電壓單位是什么?
- 答：BM電容器電壓單位有：VAC(交流電壓)和VDC(直流電壓)。
- 問：BM電容器使用壽命如何分等級?
- 答：根據CQC標準，CBB電容的使用壽命等級分四個等級，使用(連續運行)壽命如下：
- 問：BM電容器容量的單位是什么?各個單位如何轉換?
- 答：BM電容器容量單位是F(法拉)。 F(法拉)的轉換公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做電容的單位。
- 問：MKP是什么意思?
- 答：MKP是德國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器中的P0和P2表示的是什么意思?
- 答：答：BM電容器中的P0表示不防爆，P2表示防爆。安全膜類電容防爆原理，金屬化電極采用微保險絲網狀結構(如圖一)，在電容運行發生故障時，通過微保險絲斷開，自動切斷電源，從而防止故障擴大，達到自我安全保護目的。
- 問：BM電容器常規外表顏色表示什么意思?
- 答：BM電容器為了區分環保產品和非環保產品，對電容器外表以不同的顏色來表示。其中黑色表示非環保產品;藍色、灰白色、黃色、褐色表示環保產品。
- 問：BM電容器容差有哪些?各個容差用什么字母表示?
- 答： BM電容器常有容差有：
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
產品詳情
聯系我們
產品展示
.jpg)
產品說明：
A類 B類
|
外形編碼 |
B |
H |
C |
B2 |
d |
|
F1 |
120 |
160 |
80 |
80 |
7 |
|
F2 |
120 |
225 |
100 |
80 |
7 |
|
F3 |
120 |
290 |
120 |
80 |
7 |
|
G1 |
230 |
225 |
100 |
150 |
9 |
|
G2 |
230 |
290 |
120 |
150 |
9 |
|
G3 |
230 |
355 |
150 |
150 |
9 |
★特點
□壽命長
□承受紋波電流能力強
□等效串聯電阻小、雜散電感低
□自愈能力強
□在直流濾波電路中，可替代電解電容
★應用場合
□風能發電、太陽能發電用逆變器上
□交通工具，如：電動車和混合動力車
□SVG動態無功補償設備
□變頻器、UPS、逆變焊機等設備上
★技術要求
|
引用標準 |
GB/T17702，IEC61071 |
||
|
氣候類別 |
40/85/21 |
||
|
工作溫度范圍 |
-40～85℃ |
||
|
存儲溫度范圍 |
-40～85℃ |
||
|
電壓范圍 |
600～6000V.DC |
||
|
容量范圍 |
400～10000μF |
||
|
容量允許偏差 |
±5%（J）/±10%（K） |
||
|
介質損耗角正切值 |
≤2×10-4(100Hz，1V，20±5℃) |
||
|
耐電壓 |
極殼 |
UN≤1500VDC，3000VAC（60S，50HZ，20±5℃） UN≥1500VDC ，（2Ui+1000VAC，60S，50HZ， 20±5℃） 2Ui+1000V.AC |
|
|
極間 |
1.5Un（60S，20±5℃） |
||
|
絕緣電阻 |
IR×Cn≥5000S(at20±5℃ 100V.DC 60S) |
||
|
過電壓 |
1.1Un 30% of on-load-dur. |
||
|
1.15Un 30min/day |
|||
|
1.2Un 5min/day |
|||
|
1.3Un 1min/day |
|||
|
1.5Un 100ms every time，1000times during the life of the capacitor |
|||
|
最高使用海拔 |
2000m |
||
|
最大電極扭距 |
M6：5N·m |
M8：6N·m |
|
|
預期壽命 |
100 000h（Un，θhs=70℃） |
||
|
失效率 |
50FIT |
||
備注：如果海拔使用高度超過2000m，應該考慮海拔對對流冷卻和外絕緣的影響
★技術參數
|
Un (V．DC) |
Cn (μF) |
外形編碼 |
ESR@1KHz (mΩ) |
Ls (nH) |
Rth (K/W) |
Irms@45℃10KHz (A) |
Part number |
|
800 |
3000 |
F1 |
1.37 |
＜120 |
0.98 |
110 |
1GLZ830D800-- |
|
4500 |
F2 |
1.08 |
＜120 |
0.74 |
140 |
1GLZ845D800-- |
|
|
6000 |
F3 |
0.93 |
＜120 |
0.59 |
160 |
1GLZ860D800-- |
|
|
1000 |
1700 |
F1 |
1.70 |
＜120 |
0.98 |
100 |
1GLZ817D1600-- |
|
2600 |
F2 |
1.28 |
＜120 |
0.74 |
130 |
1GLZ826D1600-- |
|
|
3500 |
F3 |
1.08 |
＜120 |
0.59 |
150 |
1GLZ835D1600-- |
|
|
1200 |
1200 |
F1 |
1.92 |
＜120 |
0.98 |
90 |
1GLZ812D1200-- |
|
1800 |
F2 |
1.44 |
＜120 |
0.74 |
120 |
1GLZ818D1200-- |
|
|
1600 |
680 |
F1 |
2.37 |
＜120 |
0.98 |
80 |
1GLZ768D1600-- |
|
1000 |
F2 |
1.77 |
＜120 |
0.74 |
110 |
1GLZ810D1600-- |
|
|
1350 |
F3 |
1.44 |
＜120 |
0.59 |
130 |
1GLZ8135D1600-- |
|
|
1800 |
550 |
F1 |
2.56 |
＜120 |
0.98 |
80 |
1GLZ755D1800-- |
|
800 |
F2 |
1.92 |
＜120 |
0.74 |
100 |
1GLZ780D1800-- |
|
|
1100 |
F3 |
1.53 |
＜120 |
0.59 |
130 |
1GLZ811D1800-- |
|
|
2000 |
1300 |
G1 |
2.57 |
＜120 |
0.54 |
100 |
1GLZ813D2000-- |
|
1700 |
G2 |
2.20 |
＜120 |
0.44 |
120 |
1GLZ817D2000-- |
|
|
2200 |
G3 |
1.93 |
＜120 |
0.37 |
140 |
1GLZ820D2000-- |
|
|
2400 |
900 |
G1 |
2.89 |
＜120 |
0.54 |
100 |
1GLZ790D2400-- |
|
1200 |
G2 |
2.42 |
＜120 |
0.44 |
120 |
1GLZ812D2400-- |
|
|
1500 |
G3 |
2.13 |
＜120 |
0.37 |
140 |
1GLZ15D2400-- |
|
|
2800 |
660 |
G1 |
3.21 |
＜120 |
0.54 |
90 |
1GLZ830D800-- |
|
880 |
G2 |
2.66 |
＜120 |
0.44 |
110 |
1GLZ830D800-- |
|
|
1100 |
G3 |
2.32 |
＜120 |
0.37 |
130 |
1GLZ830D800-- |
