CBB23 阻容降壓用盒裝化金屬化聚丙烯薄膜電容器
- 產品簡介：非認證型，采用聚丙烯薄膜介質、阻燃塑殼、環氧樹脂密封，CP線引出。高性價、低容降、外觀一致， 可替換包封電容，適用于110~240VAC阻容降壓電路。
- 問：BM電容器常規外表顏色表示什么意思?
- 答：BM電容器為了區分環保產品和非環保產品，對電容器外表以不同的顏色來表示。其中黑色表示非環保產品;藍色、灰白色、黃色、褐色表示環保產品。
- 問：CBB是什么意思?
- 答：CBB是中國對金屬化聚丙烯薄膜電容的簡稱。
- 問：BM電容器容量的單位是什么?各個單位如何轉換?
- 答：BM電容器容量單位是F(法拉)。 F(法拉)的轉換公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做電容的單位。
- 問：BM電容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么類型的電容?
- 答：BM電容中MKPH表示的是高壓諧振電容器;MKPH-R表示的是工業類諧振電容器;MKPH-S表示的是工業類緩沖吸收電容器;MKP-L表示的是工業類濾波電容器。
- 問：BM電容器使用壽命如何分等級?
- 答：根據CQC標準，CBB電容的使用壽命等級分四個等級，使用(連續運行)壽命如下：
- 問：BM電容器的主要參數是什么?
- 答：BM電容器的主要參數有容量和電壓。
- 問：BM電容器電壓單位是什么?
- 答：BM電容器電壓單位有：VAC(交流電壓)和VDC(直流電壓)。
- 問：BM電容器常規安裝方式有哪些?
- 答： BM電容器的安裝方式有：正耳、無耳、彎插鐵耳、直插鐵耳、側長耳、中雙耳、對角底雙耳、平口雙耳。 (如圖二)
產品詳情
聯系我們
CBB23 阻容降壓用盒裝化金屬化聚丙烯薄膜電容器
非認證型，采用聚丙烯薄膜介質、阻燃塑殼、環氧樹脂密封，CP線引出。高性價、低容降、外觀一致，
可替換包封電容，適用于110~240VAC阻容降壓電路。
.jpg)
|
引用標準 Reference standard |
GB/T14579,IEC60384-17 |
|
|
氣候類別 Climatic category |
40/105/21 |
|
|
額定電壓 Rated voltage |
250VDC(125VAC), 400VDC(220VAC),630VDC(250VAC) |
|
|
額定溫度 Rated temperature |
85℃ Max |
|
|
容量范圍 Capacitance range |
0.22μF～3.3μF |
|
|
容量偏差 Capacitance tolerance |
±5%(J)、±10%(K) |
|
|
耐電壓 voltage proof |
極間between terminals |
1.6*UR（VDC）/10s |
|
極殼between terminals and case |
2*UR+1500（VAC）/ 60s (2000VAC min) |
|
|
絕緣電阻 Insulation resistance (20℃) |
極間between terminals |
≥30000MΩ, CR≤0.33μF (100Vdc,60s) ≥7500S , CR >0.33μF (100Vdc,60s) |
|
極殼between terminals and case |
≥30000MΩ (100Vdc,60s) |
|
|
損耗角切 Tangent of loss angle (20℃) |
CR≤1μF |
≤0.001(1KHz); ≤0.003(10KHz) |
|
CR>1μF |
≤0.002(1KHz) |
|
|
電壓爬升率 Pulse rise time(dv/dt) |
60V/μs Max |
|

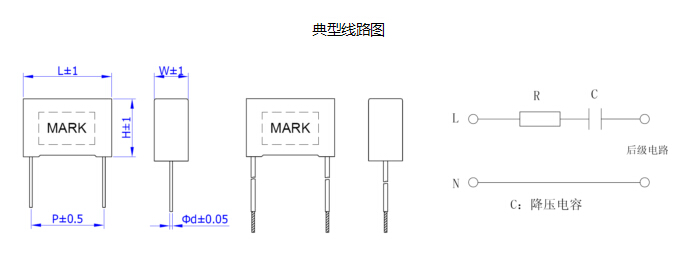

常用規格(Dimension) unit:mm
|
Rated Cap. |
L |
W |
H |
P |
Фd |
|
Rated Cap. |
L |
W |
H |
P |
Фd |
|
250VDC(125VAC) |
2.0μF |
31.5 |
10.8 |
19.5 |
27.5 |
0.8 |
||||||
|
1.0μF |
26.3 |
7.0 |
16.5 |
22.5 |
0.8 |
2.2μF |
31.5 |
13.0 |
21.6 |
27.5 |
0.8 |
|
|
1.2μF |
26.3 |
7.0 |
16.5 |
22.5 |
0.8 |
630VDC(250VAC) |
||||||
|
1.5μF |
26.5 |
8.5 |
17.0 |
22.5 |
0.8 |
0.47μF |
26.3 |
8.5 |
17.0 |
22.5 |
0.8 |
|
|
400VDC(220VAC) |
0.68μF |
26.3 |
10.0 |
19.0 |
22.5 |
0.8 |
||||||
|
0.47μF |
18.0 |
8.5 |
14.5 |
15.0 |
0.8 |
1.0μF |
26.3 |
13.0 |
23.0 |
22.5 |
0.8 |
|
|
0.68μF |
18.0 |
10.0 |
18.0 |
15.0 |
0.8 |
1.0μF |
31.5 |
10.8 |
21.6 |
27.5 |
0.8 |
|
|
1.0μF |
26.3 |
8.5 |
17.0 |
22.5 |
0.8 |
1.2μF |
31.5 |
13.0 |
21.6 |
27.5 |
0.8 |
|
|
1.2μF |
26.3 |
10.0 |
19.0 |
22.5 |
0.8 |
1.5μF |
31.5 |
14.0 |
25.0 |
27.5 |
0.8 |
|
|
1.5μF |
18.0 |
11.0 |
20.0 |
22.5 |
0.8 |
2.2μF |
31.5 |
15.0 |
30.0 |
27.5 |
0.8 |
|
