跨線抗干擾電容 美的 九陽 蘇泊爾 指定供應商
采用耐溫型聚丙烯薄膜介質，加厚型金屬化電極，全自動化生產，具有一致性好，穩定性高等特點。

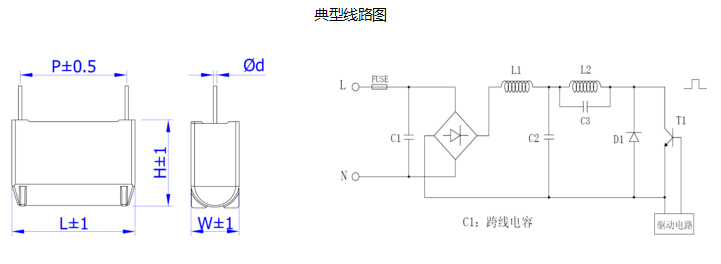

感應加熱裝置的并聯跨線回路。
.jpg)
|
引用標準 Reference standard |
GB/T14472 、IEC384-14 、UL1283 |
|
|
氣候類別 Climatic category |
40/105/21 |
|
|
額定電壓 Rated voltage |
150VAC、275 VAC (50/60Hz) |
|
|
容量范圍 Capacitance range |
0.01μF～12μF |
|
|
容量偏差 Capacitance tolerance |
±5%(J)、±10%(K) |
|
|
耐電壓 Voltage proof |
極間 between terminals |
1.8*UR/60s |
|
極殼between terminals and case |
2*UR+1000（VAC）/ 60s(≥2000VAC) |
|
|
絕緣電阻 Insulation resistance (20℃) |
極間 between terminals |
≥5000S (100Vdc,60s) |
|
極殼between terminals and case |
≥30000MΩ (100Vdc,60s) |
|
|
損耗角正切 Tangent of loss angle(20℃) |
≤0.001 (1KHz ) |
|
|
電壓爬升率 Pulse rise time(dv/dt) |
30V/μs Max |
|
常用規格(Dimension) unit：mm
|
Rated Cap. |
150VAC |
275VAC |
||||||||
|
L |
W |
H |
P |
Фd |
L |
W |
H |
P |
Фd |
|
|
1.0μF |
-- |
-- |
-- |
-- |
-- |
30 |
8 |
15 |
26.5 |
0.8 |
|
1.2μF |
-- |
-- |
-- |
-- |
-- |
31 |
8 |
19 |
26.5 |
0.8 |
|
1.5μF |
-- |
-- |
-- |
-- |
-- |
32 |
11 |
20 |
26.5 |
0.8 |
|
2.0μF |
-- |
-- |
-- |
-- |
-- |
30 |
12 |
19 |
26.5 |
0.8 |
|
2.2μF |
-- |
-- |
-- |
-- |
-- |
32 |
12 |
22 |
26.5 |
0.8 |
|
3.0μF |
-- |
-- |
-- |
-- |
-- |
36 |
13 |
20 |
31.0 |
0.8 |
|
3.3μF |
-- |
-- |
-- |
-- |
-- |
36 |
13 |
23 |
31.0 |
0.8 |
|
4.7μF |
-- |
-- |
-- |
-- |
-- |
36 |
17 |
26 |
31.0 |
1.0 |
|
8.0μF |
36 |
17 |
26 |
31.0 |
1.0 |
-- |
-- |
-- |
-- |
-- |
|
8.0μF |
36 |
25 |
18 |
31.0 |
1.0 |
-- |
-- |
-- |
-- |
-- |
|
10.0μF |
36 |
26 |
21 |
31.0 |
1.0 |
-- |
-- |
-- |
-- |
-- |
